电磁阀结构原理
发布者:admin 发布日期:2021-04-29

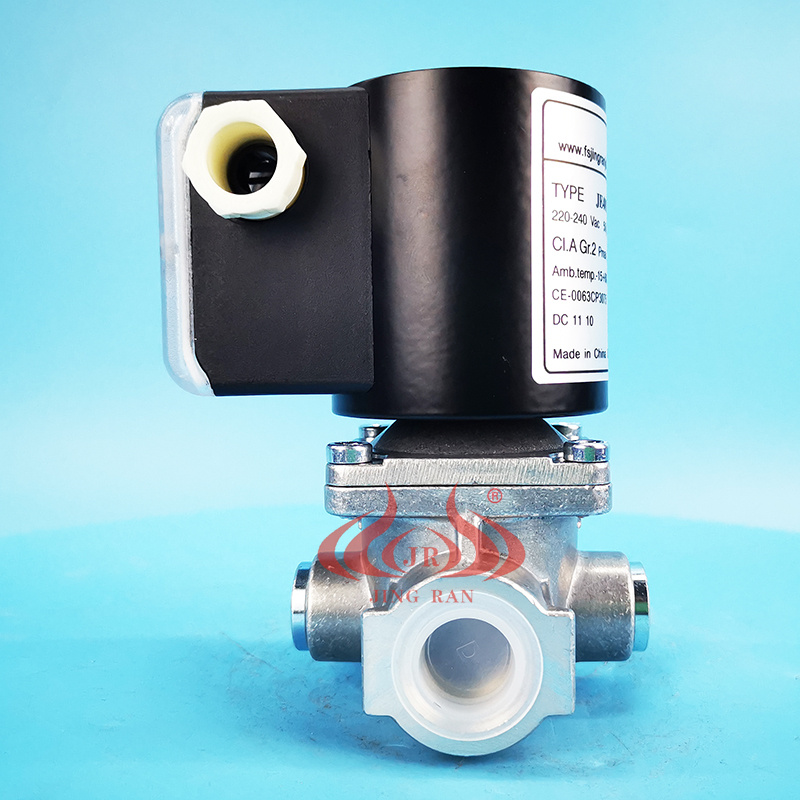

  燃气电磁阀是燃气窑炉燃烧系统中常用的阀门,也广泛应用于其他设备。电磁阀从结构原理上划分,一般有三种:直动式电磁阀、分步直动式电磁阀及间接先导式电磁阀。

  直动式电磁阀有常开型和常闭型,常闭型电磁阀断电时呈关闭状态,当线圈通电时产生磁力,使铁芯克服弹簧阻力同静铁芯吸合直接开启阀门,介质呈通路;当线圈断电时,电磁消失,在弹簧的作用力下,动铁芯复位,阀门关闭,介质不通。这类阀门结构简单,动作可靠。常开型正好相反。燃气烧嘴燃烧系统中作为安全保护作用的一般是常闭型,作为紧急切断用的一般属于常开型。

  分步直动式电磁阀采用一次开阀和二次开阀连接在一体,主阀和导阀分布使电磁和压差直接开启主阀门。当线圈通电时,产生磁力,使动铁芯和静铁芯吸合,导阀口开启而导阀口设在主阀口上,且动铁芯和主阀芯连接在一起,此时主阀上腔的压力通过导阀口卸荷,在压力和磁力的同时作用下,使主阀芯向上运动,开启主阀介质流通。当线圈断电时电磁消失,此时动铁芯在自重和弹簧力的作用下关闭先导阀孔,此时介质在平衡孔中进入主阀芯上腔,使上腔压力上升,此时弹簧复位和压力的作用下关闭主阀,介质中断。

  间接先导式电磁阀由先导阀和主阀芯联系着形成通道组合而成,常闭型在未通电时,呈关闭状态。线圈得电后,产生磁力,使动铁芯和静铁芯吸合,导阀打开,介质流向出口,此时主阀芯上腔压力减少,低于出口侧的压力,形成压差克服弹簧阻力而随之向上运动,达到开启主阀口的目的,介质流通,断电时,动作相反。
